Cyfrowy monitor mocy INA740 (wersja DIN)
INA740 to cyfrowy monitor mocy ze zintegrowanym elementem pomiaru prądu wraz z 16-bitowym przetwornikiem analogowo-cyfrowym delta-sigma zaprojektowanym specjalnie do zastosowań pomiaru prądu. INA740 raportuje prąd, napięcie magistrali, temperaturę układu scalonego, moc, energię.
| Wpisz swój e-mail |
| Wysyłka w ciągu | 24 godziny od momentu uzyskania pozytywnej autoryzacji płatności |
| Cena przesyłki | 16 |
| Dostępność |
Brak towaru
|
| Zostaw telefon |
INA740 to cyfrowy monitor mocy ze zintegrowanym elementem pomiaru prądu wraz z 16-bitowym przetwornikiem analogowo-cyfrowym delta-sigma zaprojektowanym specjalnie do zastosowań pomiaru prądu. Urządzenie może mierzyć prądy w pełnej skali do ±24 A (limit złącza, limit układu scalonego to ±35 A) ze wsparciem napięcia wspólnego do +85 V.
INA740 raportuje prąd, napięcie magistrali, temperaturę układu scalonego, moc, energię. Zintegrowany czujnik temperatury ma dokładność ±2,5°C w zakresie temperatur złącza.
Komunikacja z czujnikiem odbywa się za pośrednictwem magistrali I2C. Wtyczka RJ czujnika jest kompatybilna z urządzeniami tinycontrol, a czujnik jest obsługiwany przez kontroler LK4. W celu integracji z innym kontrolerem (np. Arduino) należy zapoznać się z wyprowadzeniami wtyczki/złącza RJ, które są opisane np. w krótkiej instrukcji LK4.

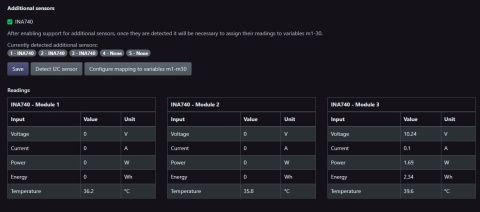

Płytka czujnika jest wyposażona w 4-pozycyjny przełącznik, umożliwiający zmianę adresu I2C, dzięki czemu możliwa jest obsługa 4 czujników na jednej magistrali I2C (funkcjonalność dostępna z LK4).
Uruchomienie

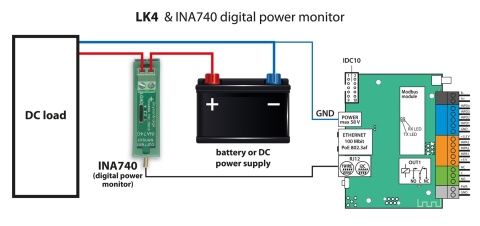

Czujnik należy podłączyć wg schematu, do pomiaru napięcia (oraz oczywiście mocy i energii) masa LK4 i masa obciążenia muszą być wspólne! W przypadku układu izolowanego można zrealizować tylko pomiar prądu.
Specyfikacja techniczna
| Zakres pomiaru prądu | ±24 A (dwukierunkowo) |
|---|---|
| Zakres pomiaru napięcia | 0 ÷ 85 V |
| Rezystancja wewnętrzna (shunt) | 800 µΩ |
| Prąd przesunięcia | ±62.5 mA (maks.) |
| Dokładność pomiaru mocy | ±1.6% (maks.) |
| Dokładność pomiaru energii | ±2.1% (maks.) |
| Dokładność czujnika temperatury | ±1.5°C (maks. przy 25°C) |
| Rozdzielczość pomiarowa | 16 bit |
| Napięcie zasilania | 3,3 V |
| Rozmiar kabla prądowego | 12-24AWG (0,5 ÷ 2 mm średnica) |
| Montaż na szynie DIN | Tak (35 mm) |
| Wymiary | 63 x 16 x 44 mm (L x W x H) |
| Długość kabla | 27 cm |
Informacje dotyczące bezpieczeństwa
Przed instalacją i użytkowaniem urządzenia należy zapoznać się z poniższymi zaleceniami:
Zakres prądowy i napięciowy:
Prąd: Maksymalny prąd ciągły przez złącza wynosi ±24 A. Nie należy przekraczać tej wartości, aby uniknąć przegrzania lub uszkodzenia urządzenia.
Napięcie: Urządzenie obsługuje napięcia wspólne (common-mode) do 85 V. Przekroczenie tego limitu może prowadzić do uszkodzenia układu pomiarowego.
Zasilanie:
Urządzenie wymaga stabilnego napięcia zasilania 3,3 V.
Jest ono realizowane z kontrolera LK4, w przypadku odczytywania pomiarów na innym urządzeniu należy upewnić się, że zasilanie spełnia te wymagania i jest odpowiednio zabezpieczone przed przepięciami.
Montaż:
Urządzenie przeznaczone jest do montażu na szynie DIN 35 mm w suchym i dobrze wentylowanym miejscu.
Należy unikać montażu w pobliżu źródeł ciepła oraz w miejscach narażonych na wilgoć lub kondensację pary wodnej.
Okablowanie:
Do podłączenia prądowego należy stosować przewody o odpowiednim przekroju (AWG12–24), dostosowanym do przewidywanego obciążenia prądowego.
Przewody powinny być solidnie przymocowane do zacisków, aby zapewnić dobre połączenie elektryczne i minimalizować ryzyko przegrzania.
Bezpieczeństwo użytkowania:
Przed dokonaniem jakichkolwiek zmian w okablowaniu lub konfiguracji urządzenia należy odłączyć zasilanie.
Nie należy dotykać odsłoniętych przewodów ani zacisków podczas pracy urządzenia.
W przypadku podejrzenia uszkodzenia urządzenia (np. widoczne ślady przegrzania, uszkodzenia mechaniczne) należy natychmiast odłączyć je od zasilania i skonsultować się z producentem lub autoryzowanym serwisem.
Integracja z innymi systemami:
W przypadku integracji z innymi urządzeniami lub systemami należy upewnić się, że wszystkie komponenty są kompatybilne elektrycznie i mechanicznie.
Należy przestrzegać zasad bezpieczeństwa obowiązujących dla całego systemu, w którym urządzenie jest zainstalowane.
Uwaga: Producent nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowego montażu, użytkowania niezgodnego z przeznaczeniem lub nieprzestrzegania powyższych zaleceń.
Jeśli potrzebujesz dodatkowych informacji lub masz pytania dotyczące bezpieczeństwa użytkowania tego urządzenia, skontaktuj się z działem technicznym Tinycontrol.
