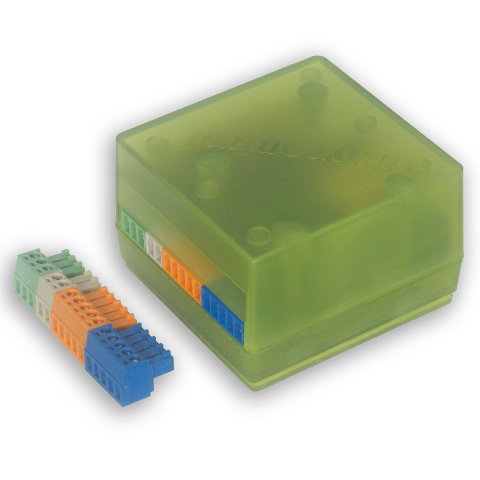

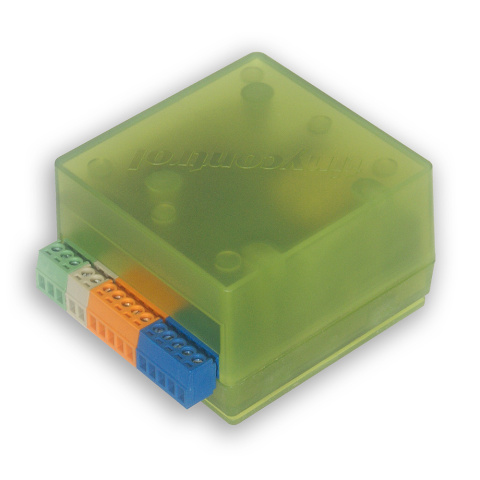

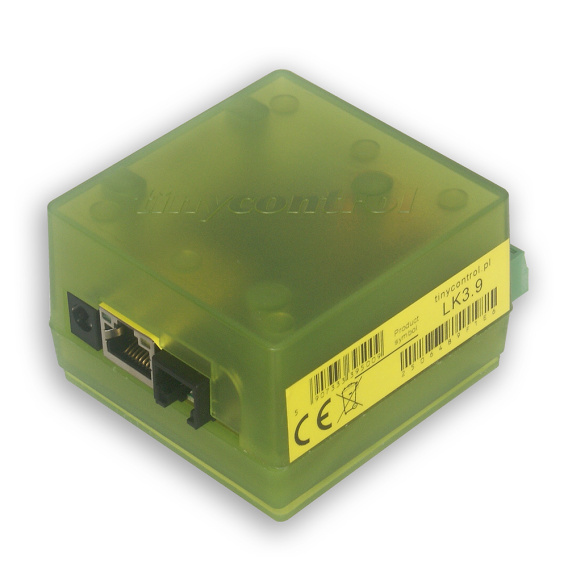

LK3.9 kontroler IoT
LK3.9 wersja 2025
241.08
| Wysyłka w ciągu | 24 godziny od momentu uzyskania pozytywnej autoryzacji płatności |
| Cena przesyłki | 16 |
| Dostępność |
Średnia dostępność
|
| Zostaw telefon |
LK3.9 jest kontynuacją seri v3.5 Jest obsługiwana przez takie samo API. Rekomendujemy tę wersję do typowych zastosowań monitoringu i automatyzacji w otoczeniu IT. Ta wersja została wyposażona w szybszy procesor z serii ARM 32F407. Posiada tą samą funkcjonalność ale osobną linię firmwaru od serii v3.5
Urządzenie ma wbudowany serwer WWW (podobnie jak wszystkie wersje LK) do podglądu odczytów i konfiguracji ustawień za pomocą przeglądarki.
Cechy charakterystyczne:
- 2 wejścia analogowe z przełączanym zakresem (pomiar od 1 mV do 33 V) - do pomiaru napięć, prądu DC, prądu AC (dodatkowe czujniki), obsługi czujników ciśnienia, termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych.
- 2 wejścia analogowe z przełączanym zakresem (pomiar od 1 mV do 55 V) - do pomiaru napięć, prądu DC, prądu AC (dodatkowe czujniki), obsługi czujników ciśnienia, termopar, czujników odległości, fotorezystorów do pomiaru oświetlenia i wielu innych.
- 2 wejścia analogowe do pomiaru do 3,3 V - do pomiaru napięć i prądów DC, AC (przez dodatkowe czujniki) oraz konwertera 4÷20 mA.
- magistrala I2C do podłączenia czujników na złaczu RJ12 - obsługuje całą gamę czujników I2C (lista poniżej) oraz DS18B20 na magistrali 1-Wire,
- magistrala szeregowa (UART),
- magistrala do podłączenia konwertera RS485- MODBUS RTU (dodatkowa płytka), pozwala odczytać wstępnie skonfigurowane urządzenia oraz przygotować we własnym zakresie ustawienie do odczytania dowolnych urządzeń posługujących się protokołem Modbus,
- 4 wejścia logiczne - jako czujnik stanu do monitoringu otwarcia, czujniki ruchu na podczerwień, do przycisku do ręcznego przełączania z opcją trybu bistabilnego, jako licznik impulsów z licznika energii, jako licznik czasu pomiędzy kolejnymi resetami wejścia.
- 1 przekaźnik (NO, C, NC).
- 1 wyjście tranzystorowe - na wyjściu napięcie zasilania, do sterowania odbiornikami o poborze prądu do 0,5 A.
- 4 wyjścia do załączania przekaźników, tranzystorów w standardzie OC.
- 4 wyjścia PWM 50 Hz do 100 kHz.
- Pomiar napięcia zasilania i temperatury na płytce.
- komunikacja ethernet 10/100 Mb z zasilaniem PoE 802.3af,
- zarządzanie przez stronę www.
Ważniejsze możliwości interfejsu dostępne przez stronę www:
- podgląd danych z czujników w oknie administratora lub użytkownika, z możliwością aranżacji panelu,
- konfiguracja Zdarzeń,
- konfiguracja działań wg Schedulera,
- konfiguracja wyświetlacza OLED,
- konfiguracja klienta MQTT, HTTP oraz pracy z protokołem SNMP,
- konfiguracja powiadomień email
- zarządzanie dostępem, upgrade firmwaru,
- ustawianie czasu lokalnego lub sieciowego (NTP).
Specyfikacja techniczna:
- Napięcie zasilania: 8÷55 V
- Pobór mocy: 0,5 W
- Zasilanie PoE: TAK (802.3af) tryb A, pasywne tryb B ze zworką
- Interfejsy: Ethernet 10/100 Mbit/s,
- Zakres temperatury pracy: -20 do +85 °C (bez kondensacji)
- Wymiary: 66 x 79 x 40 mm (bez uchwytu DIN)
- Waga: 90 g
- Montaż na szynie DIN: Tak (35 mm)
dokumentacja: https://tinycontrol.pl/pl/lan-controller-35/docs/
Serwer MQTT: mqtt.ats.pl
Serwer jest naszym autorskim rozwiązaniem dopełniającym funkcjonalność urządzeń LK
Dostęp jest darmowy dla niekomercyjnych użytkowników (logowanie przy użyciu jednego konta email).
Serwer ma służyć do czterech podstawowych funkcji:
-
gromadzenia wysyłanych danych z czujników LK i obrazowanie ich na wykresach: Charts, Listings,
-
ustawienia filtrów dla przychodzących danych do wysyłania komunikatów MQTT: Format/Filter/Topic (np sterowanie wyjściami jednego urządzenia w oparciu o odczyty innego),
-
sterowania wg ustawień czasowych o dużej liczbie zdarzeń: Manage tasks,
-
sterowania Lan Kontrolerem z aplikacji na telefon lub poprzez stronę www - niezależnie od miejsca podłączenia w sieci.
Przykłady zastosowań:
IT
- kontrola temperatury, wilgotności w szafach, sterowanie wentylacją i ogrzewaniem,
- kontrola otwarcia drzwi,
- kontrola napięcia akumulatorów, urządzeń zasilających , zaniku napięcia sieciowego,
- watchdog ISP do sprawdzania połączenia ethernet i ew. resetu urządzeń,
- przekazywanie stanu wejść i parametrów środowiskowych na na obrazach z kamer IP (Dahua),
INSTALACJE
- kontrola temperatury i ew. prosta automatyka instalacji CO
- kontrola temperatur i ciśnienia oraz ew. prosta automatyka instalacji solarnej
- pomiary pracy pompy ciepła i prezentacja wyników na wykresach w Internecie
- monitoring napięcia zasilającego i ew. automatyczne przełączanie na źródła zapasowe
- zdalna kontrola zużycia energii z licznika z magistralą Modbus lub poprzez wyjście impulsowe licznika energii elektrycznej
- zdalne włączanie odległych urządzeń z prostego panelu operatorskiego (remote control, bez komputera)
- zdalne (przez sieć kablową lub bezprzewodowo) przekazywanie poleceń dla wyjścia jednego LK z wejścia lub zdarzenia innego LK.
INTELIGENTNY DOM
- automatyka działania w określonym czasie i przy spełnieniu określonych ustawień, np włączenie automatyczne piecyka gdy temp. spadnie poniżej ustawionej i wyłączenie gdy wzrośnie w godzinach przebywania w domu
- zdalne kontrolowanie wyjść z telefonu komórkowego
- sterowanie wł/wył oświetlenia lub innych urządzeń zdalnie lub wg programu, sterowanie jasnością
- sterowanie wł/wył jednocześnie z wyłączników ściennych oraz z urządzenia
- wyłącznik zmierzchowy
ENERGETYKA ODNAWIALNA
- pomiary pracy ogniw słonecznych
- pomiary pracy turbin wiatrowych
- prosta kontrola ładowania akumulatorów
- pomiar zużycia energii przez odbiorniki prądu stałego
- pomiar zużycia energii elektrycznej i produkcji z inwertera poprzez pomiar prądu AC
AGROTECHNIKA
- kontrola i sterowanie temperaturą i wilgotnością w szklarniach
- cykliczne sterowanie pracą karmików i innych urządzeń w hodowli
- nawadnianie
Lista aktualnie obsługiwanych czujników i urządzeń
- Wejścia analogowe (całe spektrum czujników z wyjściem napięciowym lub 4÷20 mA, wsparcie w oprogramowaniu):
- czujnik napięcia AC: AC-meter,
- czujniki prądu AC: SCT013-000, SCT-013-03
- czujnik prądu DC: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12, ACS711LC_25, ACS711LC20, WCS1800,
- czujnik napięcia HV DC (do PV, w przygotowaniu)
- czujnik temperatury: PT1000 (z dodatkowym rezystorem)
- czujnik zalania (wodą)
- Wejścia logiczne (cyfrowe)
- czujnik magnetyczny otworzenia drzwi, itp.
- pomiar energii i mocy z wyjść impulsowych liczników energii
- czujnik opadów z wyjściem impulsowym,
- Magistrala 1-Wire
- czujnik temperatury DS18B20
- Magistrala I2C
- czujniki wilgotności: BME280 (wilgotność, temperatura, ciśnienie atmosferyczne), AM2320, HTS221, AM2301B, AHT20, AHT25 (wilgotność, temperatura).
- czujnik cząstek stałych SPS30, APM10 (PM1, PM2.5, PM4, PM10),
- czujnik CO2 SCD40, ACD10,
- wyświetlacz OLED 0.96 cala.
- Port szeregowy
- moduł GSM
- czujnik cząstek stałych SPS30 i SDS011
- czujniki CO2 MH-Z16, MH-Z19
- inwertery PV Duraluxe
- ultradźwiękowy czujnik odległości
- skaner 2D i kodów kreskowych
- czytniki RFID
- Port MODBUS (poprzez dodatkowy konwerter RS485)
- 2-kierunkowe liczniki energii SDM120M, SDM630M, SDM72D-M, Chint DTSU666 (odczyty mocy, energii, napięcia, prądu i innych parametrów w zależności od licznika),
- profesjonalny czujnik parametrów wody RDO-PRO-X,
- Ładowarki słoneczne Epever Tracer,
- Inwertery fotowoltaiczne Sofarsolar i GTIL,
- Sterownik chłodniczy EKC 202C Danfos,
- MODBUS TCP
- sterownik MODBUS może odczytać czujniki podpięte do LK (przetestowane z Siemens LOGO)
- Klient HTTP
- inteligentne wtyczki WiFi z oprogramowaniem Tasmota
- wyświetlanie odczytów z czujników na obrazie z kamery
Do pobrania
Karta produktuKontroler IoT z funkcjami automatyki
2. Sterownik do zarządzania energią elektryczną
3. Monitorowanie środowiska za pomocą IoT
4. Automatyka domowa z kontrolerem LK3.9
5. Zarządzanie energią w inteligentnym domu
6. Kontroler IoT do pomiaru temperatury i wilgotności
7. Sterowanie instalacjami solarnymi i pompami ciepła
8. Monitorowanie napięcia zasilającego i przełączanie źródeł
9. Zdalna kontrola zużycia energii elektrycznej
10. Kontroler LAN z obsługą protokołu MQTT
11. Pomiar prądu AC i DC w systemach IoT
12. Integracja czujników środowiskowych z kontrolerem IoT
13. Sterowanie urządzeniami przez Ethernet i PoE
14. Kontroler IoT z wejściami analogowymi i cyfrowymi
15. Zarządzanie automatyką przemysłową z LK3.9
Informacje dotyczące bezpieczeństwa
Ważne informacje dotyczące bezpieczeństwa użytkowania LK3.9
Zapoznanie się z instrukcją obsługi:
Przed rozpoczęciem użytkowania należy dokładnie zapoznać się z treścią skróconej instrukcji obsługi i ściśle przestrzegać zawartych w niej zaleceń.
Odpowiedzialność producenta:
Producent nie ponosi odpowiedzialności za skutki nieprzestrzegania zaleceń zawartych w skróconej instrukcji obsługi oraz poniższych uwag bezpieczeństwa, ani za użycie produktu niezgodne z jego przeznaczeniem jako urządzenia do instalacji IoT.
Ochrona przed dostępem niepowołanych osób:
Urządzenie należy instalować i użytkować w miejscu niedostępnym dla osób nieuprawnionych, w szczególności dzieci.
Ochrona przed warunkami atmosferycznymi:
Urządzenie nie może być narażone na bezpośrednie działanie warunków atmosferycznych. W przypadku instalacji na zewnątrz należy zapewnić odpowiednią hermetyczną obudowę zgodnie z zaleceniami producenta. Zakres temperatury pracy został podany w instrukcji obsługi.
Zasilanie i bezpieczeństwo elektryczne:
Podłączanie urządzenia do zasilania o parametrach niezgodnych z instrukcją obsługi jest zabronione.
W przypadku użycia wyjść przekaźnika z napięciem niebezpiecznym dla zdrowia lub życia, ale zgodnym z dopuszczalnymi parametrami podanymi w instrukcji, należy wykonać instalację elektryczną zgodnie z obowiązującymi normami i zabezpieczyć ją przed przypadkowym dotknięciem w odpowiedniej obudowie.
Sprawdzanie stanu technicznego:
Przed użyciem urządzenia LK3.9 należy sprawdzić jego stan techniczny oraz stan zasilacza. Użytkowanie uszkodzonych urządzeń zasilających jest zabronione, ponieważ może stanowić zagrożenie porażenia prądem lub wywołania pożaru.
Modyfikacje i naprawy:
Samodzielne próby modyfikacji, przeróbek lub napraw urządzenia LK3.9 są zabronione. W przypadku konieczności naprawy należy skontaktować się z autoryzowanym serwisem, sprzedawcą lub producentem. Urządzenia nienadające się do naprawy należy zutylizować jako odpady elektroniczne.
Brak niebezpiecznych substancji:
Urządzenie nie zawiera niebezpiecznych substancji ani baterii.
